FST/UHZ系列远传型磁翻板液位计/液位仪表

型号:

产品时间:2019-02-26

简要描述:

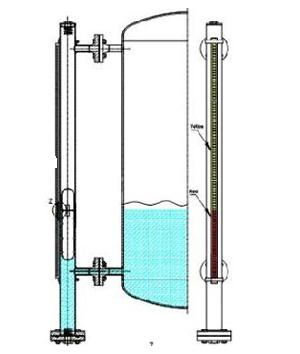

FST/UHZ系列远传型磁翻板液位计/液位仪表根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的*磁钢通过磁耦合传递到现场指示器,驱动红白翻柱转180°,当液位上升时,翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示

推荐产品
详细介绍

FST/UHZ系列远传型磁翻板液位计/液位仪表的电信号远传由基本型与液位远传装置的组合实现。液位远传装置由UR型电阻传感器和UB型R/I转换模块组成,该变送器的传感器以捆绑的形式固定在UHZ型磁翻板液位计的主导管外侧,使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时,对应液位位置的干簧管受浮子内磁场的作用吸合,电阻链阻值发生变化,通过转换模块将变化的电阻信号转换成二线制4~20mADC标准信号输出,该信号可方便地与电动III型仪表、显示仪配套使用,亦可与光柱指示、数字显示调节报警仪配套使用,从而达到显示、控制、调节和报警的目的。远传型磁翻板液位计/液位仪表系列

远传型磁翻板液位计详细参数

品      牌:科昊远传型磁翻板液位计/液位仪表系列

型      号:KH/UHZ系列

远传型磁翻板液位计远传装置
输出信号:4~20mA 负载阻抗:350Ω(24VDC时)
供电电源:18~30VDC(额定24VDC) 环境温度:-40~80℃
相对湿度:≤90%RH 功 耗:0.5W
本 安 型:ibIICT4 隔 爆 型:dIIBT4


远传型磁翻板液位计控制报警开关
输出型式:常开常闭开关信号 报警精度: 10mm
环境温度:-40~80℃ 工作寿命:≥105次
出线接口:M20?1.5或内螺纹3/4″
FST/UHZ系列远传型磁翻板液位计/液位仪表基 本 型
测量范围:300~15000mm 测量精度:±5.0mm,±10mm
工作温度:-40~250℃ (ABS PP-R,PVC:-40~80℃) 特殊型可达450℃
工作压力:≤2.5MPa(2.5MPa以上可另行设汁) 防腐型≤0.6MPa
介质粘度:≤1st(10-4m2/s) 介质密度:≥450kg/m3
介质密度差:≥ 150kg/m3 排污接口:ZG1/2“(内)
环境振动:频率≤25Hz,振幅≤0.5mm 跟随速度:≤0.08m/s
接液材质:不锈钢(1Cr18Ni9Ti,316,316L)
不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE)
PVC塑料(聚氯乙烯),PP-R,ABS
连接过程 :侧 装 式 HG20592-97 DN25 PN4.0(或用户指定)
顶 装 式 HG20592-97 DN100 PN1.6(或用户指定)
夹套法兰 HG20592-97 DN15 PN1.6(或用户指定)
